DN/De/D/Φ/PN/SDR的區別
D：一般是指管道的內徑，管道內壁內圓的直徑。

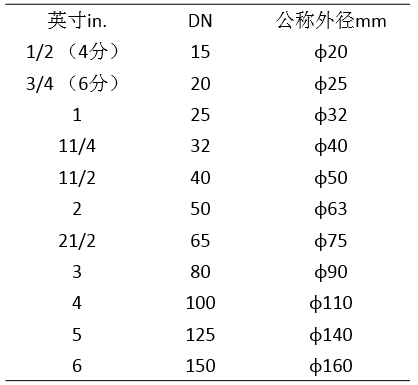

DN：是指公稱直徑，又稱平均外徑，既不是管道的外徑也不是內徑，而是外徑和內徑的平均值。這是管道及其附件的標準化直徑系列。采用公稱直徑有利于實現零部件的標準化，也方便于設計、制造、修配和管理，降低制造成本。對于管道，DN是小于外徑并大于內徑的某個尺寸表示。相應于管道的某一公稱直徑，其外徑是一定值，內徑隨壁厚而變化。它與英制單位的對應關系如下：
Φ：是指管材的外徑，即包括管道壁厚在內的管子的外緣直徑。一般無縫鋼管、螺旋鋼管是用Φ來標識規格尺寸的，標注成外徑X壁厚的形式。如：Φ108×4，表示外徑為108mm，壁厚為4mm的管材。
De：是指管道外徑，PPR、PE 管、聚丙烯管外徑一般采用De標注，常標注成外徑X壁厚的形式。如：De110×6.6。
我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN。
另外據在現場的實踐經驗：
a、兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。
b、鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。

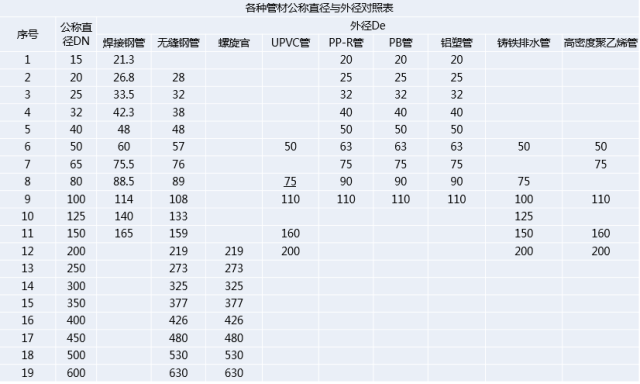

各管材公稱直徑和外徑對照表
DN 、De、Φ的關系 ：
De量的是管道外壁的直徑；DN是De減一半管壁的厚度得的數；Φ表示普通圓的直徑。
De、DN、d、ф的各自表示范圍：
De-- PPR、PE管、聚丙烯管外徑；
DN-- 聚乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑；
d -- 混凝土管公稱直徑；
ф-- 無縫鋼管或者有色金屬管道應標注“外徑×壁厚”。
PN：是指公稱壓力，用在管道及管道配件、閥門等殼體設備的壓力表示上。字母PN后跟的數字不代表測量值，如PN1.0Mpa的PE給水管，1.0代表承壓壓力等級，公稱壓力是指管材在二級溫度（ 20℃）時輸水的工作壓力，即正常工作狀態下作用在管道內壁的最大持續運行壓力。我們現在常用的PE給水管分為 0.6、0.8、1.0、1.25、1.6 五個壓力等級。
SDR：是指管道的標準尺寸比或標準尺寸率。PE給水管上的SDR指的是管道的公稱外徑de與公稱壁厚en之間的比值，即SDR=de/en。常用于以外徑控制尺寸的塑料管等，是控制管壁厚度、決定承受內壓能力的重要參數。比如PE管道上標注的：SDR26 PN0.6Mpa、SDR21 PN0.8Mpa、SDR17 PN1.0Mpa、SDR13.6 PN1.25Mpa、SDR11 PN1.6Mpa等。
2
管徑的表達方法
1、管徑的單位應為mm。
2、管徑的表達方法應符合下列規定：
水煤氣輸送鋼管(鍍鋅或非鍍鋅)、鑄鐵管等管材，管徑宜以公稱直徑DN表示；
無縫鋼管、焊接鋼管(直縫或螺旋縫)等管材，管徑宜以外徑D×壁厚表示；
銅管、薄壁不銹鋼管等管材，管徑宜以公稱外徑Dw表示；
建筑給水排水塑料管材，管徑宜以公稱外徑dn表示；
鋼筋混凝土(或混凝土)管，管徑宜以內徑d表示；
復合管、結構壁塑料管等管材，管徑應按產品標準的方法表示；
當設計中均采用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

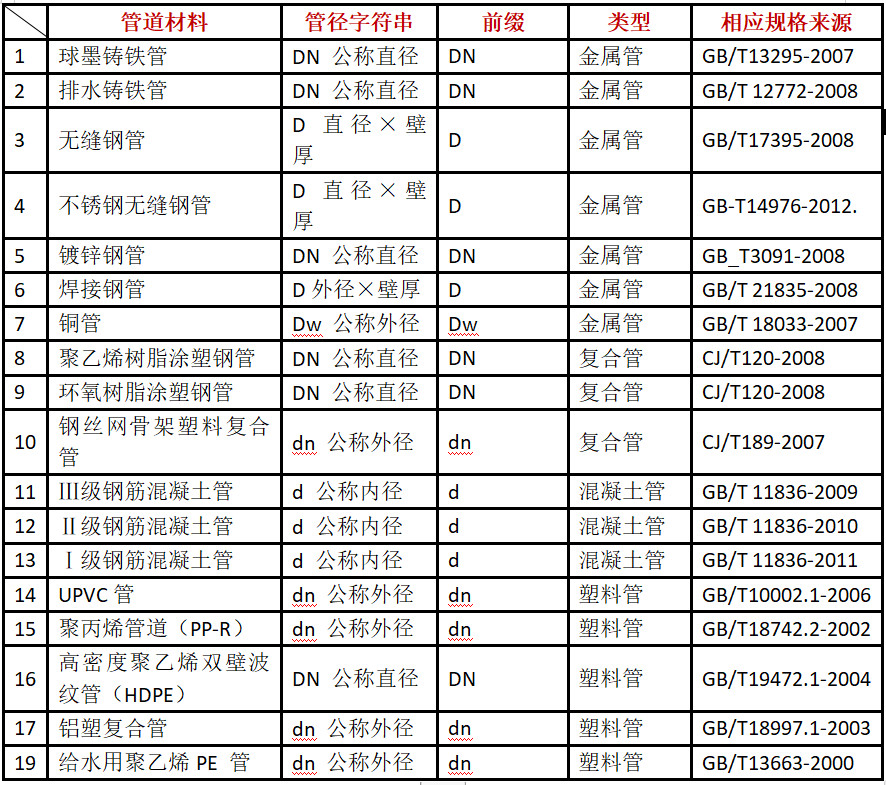

管材管徑標準表達
3、管徑的標注方法應符合下列規定：
單根管道時，管徑應按圖2．4．3-1的方式標注；
多報管道時，管徑應按圖2．4．3-2的方式標注。
3
常用管材的特性和優缺點
塑料管
塑料管是合成樹脂加添加劑經熔融成型加工而成的制品。添加劑有增塑劑、穩定劑、填充劑、潤滑劑、著色劑、紫外線吸收劑、改性劑等。
常用塑料管有：硬聚氯乙烯管（PVC-U）、高密度聚乙烯管（PE-HD）、交聯聚乙烯管（PE-X）、無規共聚聚丙烯管（PP-R）、聚丁烯管（PB）、工程塑料丙烯晴-丁二烯-苯乙烯共聚物（ABS）等。塑料管的原料組成決定了塑料管的特性。
1）塑料管的主要優點
化學穩定性好，不受環境因素和管道內介質組分的影響，耐腐蝕性好。
導熱系數小，熱傳導率低，絕熱保溫，節能效果好。
水力性能好，管道內壁光滑，阻力系數小，不易積垢，管內流通面積不隨時間發生變化，管道阻塞機率小。
相對于金屬管材密度小，材質輕，運輸安裝方便，維修容易。
可自然彎曲或具有冷彎性能，可采用盤管供貨方式，減少管接頭數量。
2）塑料管的主要缺點
力學性能差，抗沖擊性不佳，剛性差，平直性也差，因而管卡及吊架設置密度高。
阻燃性差，大多數塑料制品可燃，且燃燒時熱分解，會釋放出有毒氣體和煙霧。
熱膨脹系數大，伸縮補償必須十分強調。
3）塑料管的性能影響
PVC-U、PP、ABS 的力學性能相對較高，被視為“剛性管” ，明裝較好。反之，PE、PE-X、PB 作為“柔性管” 適合暗敷。
塑料管的使用溫度及耐熱性能決定了 PVC-U、PE、ABS僅能用于冷水管，而PE-X、PP、PB則可作為熱水管。當建筑物有熱水供應系統且冷熱水采用統一管材時耐熱性能成為主要指標。
塑料管因熱膨脹系數高，在塑料管路中尤其是作為熱水管，采用柔性接口，伸縮節或各種彎位等熱補償措施較多。其中以 PE、PP 等聚烯烴類為最。施工安裝時如果對此沒有足夠重視，并采取相應技術措施，極易發生接口處因伸縮節而拉脫的問題。
由于導熱系數低，塑料管的絕熱保溫性能優良進而可減少保溫層的厚度甚至無需保溫。當不同塑料管之間絕熱性的比較除導熱系數外，還同它們各自的管壁厚度有關。
金屬管
1）鍍鋅鋼管
鍍鋅鋼管的被取代既不意味金屬管被取代，也不意味鍍鋅鋼管在整個建筑給水領域被取代。
鍍鋅鋼管由于價格低廉、性能優越，防火性能好，使用壽命長等優點，還將在消防給水系統，尤其是自動噴水滅火系統中應用。而塑料管（承壓?。?則不應在消防給水系統和生活-消防，生產-消防共有系統中應用。
2）銅管
金屬管中最具優勢的是銅管，銅管應用較久，優點較多，管材和管件齊全，接口方式多樣，較多的應用在熱水管路中，目前存在的主要問題在于銅的折出量容易超標。
3）鑄鐵管
給水鑄鐵管與鋼管相比有不易腐蝕、造價低、耐久性好等優點，適合于埋地敷設。缺點是質脆、重量大、長度小等。連接方式一般采用承插連接。
卡箍式鑄鐵排水管是一種新型的建筑用排水管材，60年代開始進入國際市場，經過幾十年的推廣和應用，這種管材已得到國際上的普遍認可。這種管材與傳統的承插式鑄鐵排水管道相比有許多優點，是一種更新?lián)Q代產品，但由于這種管材及配件價格相對較貴，所以在國內一直未能得到普及推廣。
4)復合管
復合管包括襯鉛管、襯膠管、玻璃鋼管。復合管大多是由工作層（要求耐水腐蝕）、支承層、保護層（要求耐腐蝕）組成。
復合管一般以金屬作支撐材料，內襯以環氧樹脂和水泥為主，它的特點是重量輕、內壁光滑、阻力小、耐腐性能好；也有以高強軟金屬作支撐，而非金屬管在內外兩側，如鋁塑復合管，它的特點是管道內壁不會腐蝕結垢，保證水質；也有金屬管在內側，而非金屬管在外側，如塑覆銅管，這是利用塑料的導熱性差起絕熱保溫和保護作用。
根據金屬的材料可分為：鋼塑復合管、不銹鋼-塑復合管，塑覆不銹鋼管、塑覆銅管、鋁塑復合管、交聯鋁塑復合管、襯塑鋁合金管。
應該說復合管材是管徑≥300mm以上給排水管道最理想的管材。它兼有金屬管材強度大，剛性好和非金屬管材耐腐蝕的優點。但它又是目前發展較緩慢的一種管材。這是因?yàn)椋?/span>
兩種管材組合在一起比單一管材價格偏高。
兩種材質熱膨脹系數相差較大，如粘合不牢固而環境溫度和介質溫度變化又較劇烈，容易脫開，而導致質量下降。
復合管的連接宜采用冷加工方式，熱加工方式容易造成內襯塑料的伸縮、變形乃至熔化。一般有螺紋、卡套、卡箍等連接方式。
其他管材
除了以上之外，不銹鋼管也受到工程技術人員的青睞，有關方面正從減少壁厚， 降低價格方面著手，以利于推廣。
鋁合金管是鋁廠向給排水行業推出的新品種；鍍鎳鋼管是和鍍鋅鋼管性質最近， 而耐腐蝕性能遠遠超過鍍鋅鋼管的新穎管材，在解決了降低鍍層費用和管材斷口處施工現場上鎳工藝后，有望在一定范圍內得到采用。
涂塑鋼管則是在金屬管材中前景看好的一種管材，且管道布置和敷設、接口方式和施工安裝均與鍍鋅鋼管相同，使這種管材最容易被接受。而且由于其涂層薄、價格低，也最容易被推廣。
